Hanbell AT-AD系列一体式螺杆空气压缩机

Hanbell AT-AD系列一体式螺杆空气压缩机：

AT/AD系列一体式螺杆空气压缩机

资料下载

产品特点

规格参数

产品样本和技术手册

1.高集成一体式机组：集成空压机、冷干机、储气罐、高效精密过滤器、一体式系统，，，，，，，，无需管道安装，，，，，，，，节约空压站管道安装及人力，，，，，，，，即装即用。。。。。。

2.采用耀彩网自主研发AB系列单段压缩机体，，，，，，，，皮带传动、压力调节方便,搭载高效品牌电机、效率高，，，，，，，，可靠性高。。。。。。

3.进气系统采用高效过滤器，，，，，，，，旋风分离+纳米涂层精密过滤，，，，，，，，过滤精度达到1um。。。。。。

4.加大型冷却系统，，，，，，，，静音型轴流风机设计，，，，，，，，可靠性更高，，，，，，，，维护方便。。。。。。

5.气管路采用PA尼龙高温管连接、油管路采用O型圈+平面密封结构设计，，，，，，，，有效防止管路震动和泄露，，，，，，，，维护方便。。。。。。

6.超大油气分离系统，，，，，，，，外置油分、油滤设计，，，，，，，，维护简单方便；；；；；；搭载后置精密过滤器，，，，，，，，过滤精度达到0.01um。。。。。。

7.电气控制采用品牌电气元件，，，，，，，，可实现对空压机系统远程实时监控，，，，，，，，轻松实现运行数据查询,故障预警，，，，，，，，历史信息存储等功能；；；；；；可选配云端耀彩网物联网，，，，，，，，全面掌握空压机系统的运行状况，，，，，，，，为您的空压机系统保驾护航。。。。。。

技术参数表
型号	电机功率	排气压力	容积流量	出口尺寸	机组净重	外形尺寸
（Model）	（kW）	（bar）	（m?/min）	（inch）	（kg）	（LWH）mm
AE6-04AT	3.7	8	0.4	Rc3/4	450	13656601680
AE6-04AD	3.7	8	0.4	Rc1	540	18758691745
AE6-06AT	5.5	8	0.7	Rc3/4	490	13656601680
		10	0.6
		13	0.4
AE6-06AD	5.5	8	0.7	Rc1	560	18758691745
		10	0.6
		13	0.4
AE6-08AT	7.5	8	1.1	Rc3/4	500	13656601680
		10	0.9
		13	0.6
		16	0.4
AE6-08AD	7.5	8	1.1	Rc1	580	187510151745
		10	0.9
		13	0.6
		16	0.4
AE6-11AT	11	8	1.6	Rc3/4	520	13656601680
		10	1.4
		13	1.1
		16	0.8
AE6-11AD	11	8	1.6	Rc1	600	187510151745
		10	1.4
		13	1.1
		16	0.8
AE6-15AT	15	8	2.4	Rc3/4	530	16207601780
		10	2.1
		13	1.7
		16	1.2
AE6-15AD	15	8	2.4	Rc1	620	208011151870
		10	2.1
		13	1.7
		16	1.2
AE6-18AT	18.5	8	3.0	Rc3/4	560	16207601780
		10	2.5
		13	2.2
		16	1.6
AE6-18AD	18.5	8	3.0	Rc1	650	208011151870
		10	2.5
		13	2.2
		16	1.6

1.上述技术参数依据ISO1217，，，，，，，，吸气温度：20℃；；；；；；相对湿度：60%；；；；；；吸气压力：0.1MPa。。。。。。 2.除标准电压为380V，，，，，，，，50HZ，，，，，，，，若有其他规格需求，，，，，，，，请接洽耀彩网销售人员。。。。。。 3.AT系列11kW（含）以下使用300L储气罐，，，，，，，，11kW以上使用370L储气罐。。。。。。含油量≤3ppm。。。。。。 4.AD系列11kW（含）以下使用450L储气罐，，，，，，，，11kW以上使用500L储气罐。。。。。。（4F：过滤精度≤0.01μm 含油量≤0.001ppm 2F：过滤精度≤0.01μm 含油量≤0.01ppm） 5.本公司持有所有规范之设计修改权利，，，，，，，，最终参数以实际为准。。。。。。

产品样本和技术手册

技术文档(1)

名称

发布时间

下载

Hanbell AT-AD系列一体式螺杆空气压缩机

2021-07-15

点击下载

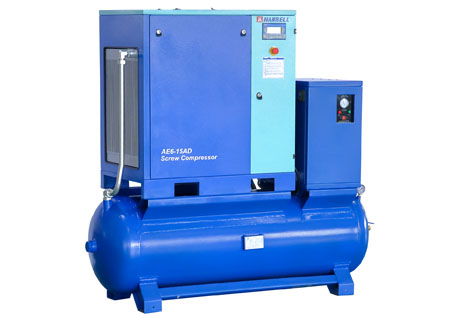

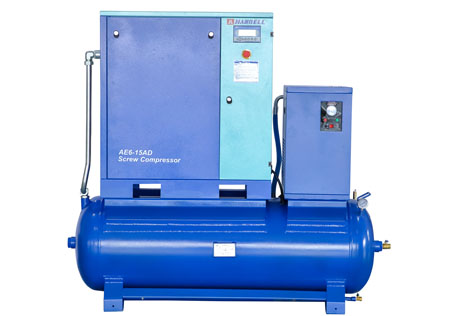

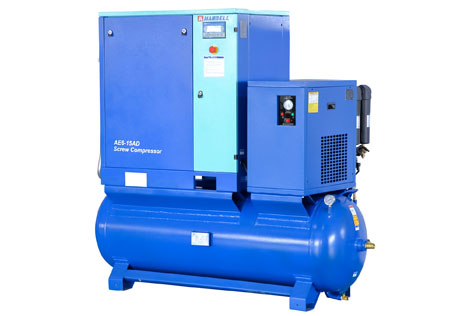

产品外观图
